如何計算球磨機研磨體的級配
發布時間：2018-03-30 09:30:00發布作者：鄭礦機器
一、球磨機鋼球級配的方法很多種，基本原則是：
1.物料的硬度大，選鋼球直徑大；
2.磨機直徑大，沖擊力就大，選鋼球直徑小；
3.使用雙倉隔板的，球徑應比同樣排料斷面的單層隔倉板小
4.一般四級配球，大、小球少，中間球大，即“兩頭少，中間多"……
二、磨粉效率很高的鋼球配比

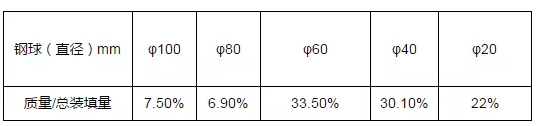

球磨機在磨粉料時，如下的鋼球配比磨粉效率高，屬經濟運行狀態。
三、如何按鋼球大小比例添加鋼球
新按裝的球磨機有一個磨合過程，在磨合的過程中，鋼球量**次添加，占球磨機大裝球量的80％，鋼球添加的比例可按鋼球尺寸（Φ120㎜、Φ100㎜、Φ80㎜、Φ60㎜、Φ40㎜）大小添加。
鋼球添加量：不同球磨機型號其總裝球量不同。例如MQG1500×3000球磨機（處理量100—150噸）大裝球量9.5—10噸。**次添加鋼球，大球（Φ120㎜和Φ100㎜）占30%—40％、中球80㎜占40%—30％、小球（Φ60和Φ40㎜）占30％。
鋼球添加的重量，是根據鋼球的質量，鋼球質量的好壞，決定了礦石噸耗添加量。好采用新型耐磨鋼球。好的（質量好的）鋼球添加是按處理每噸礦石量來計算（即每噸礦石添加0.8㎏）一般的鋼球處理一噸礦石需（1㎏—1.2㎏）。
鋼球大小比例：不同球磨機型號其配比不同。球磨機直徑在2500㎜以下，添加鋼球尺寸為Φ100㎜、Φ80㎜、Φ60㎜。球磨機直徑在2500㎜以上，添加鋼球尺寸為Φ120㎜、Φ100㎜、Φ80㎜。
四、研磨介質（磨球）耐磨材料的選擇
我國建材行業1994年制定了JC／T535-94“建材工業用鉻合金鑄造磨球”標準。在此基礎上又頒布了**標準 GB／T17445-1998“鑄造磨球”。其中規定的品種有高鉻球、中鉻球，低鉻球、貝氏體球墨鑄鐵球的化學成分、機 械性能、鑄球規格和檢驗方法等。
五、質量好的磨球應具有下列性能：
（a）耐磨性：對切削磨損、變形磨損和疲勞剝落磨損有足夠的耐磨性；對切削磨損要求有高硬度；對變形磨損和疲勞磨損要求有高的應變疲勞、接觸疲勞和沖擊疲勞壽命；
（b）良好的沖擊韌性：在反復沖擊磨損條件下，有高的抗沖擊性能，不破碎；
（c）高的淬透性：保證φ100mm大球整體腐損均勻，不失圓；
（d）優良的冶金質量：按規定的標準成分生產，不得有夾渣、夾砂等鑄造缺陷。
具體的說，磨機粗磨倉應選擇高鉻球，細磨倉可選擇低鉻球。對濕法磨而言，應選擇低鉻球或鍛造鋼球，因 為在有腐蝕的情況下，高鉻球的耐磨性得不到充分體現。從耐磨性考慮，應該選擇用金屬模具生產的鑄球。
如何改善磨礦效果
六、裝球制度要合理
裝球制度包括鋼球的質量（密度、硬度、耐磨性）、鋼球大小，鋼球的充填率及合理補加等。
大密度與大直徑的鋼球下落時沖擊力大，鋼球的硬度大、耐磨性好則磨剝力強。因此，對于硬而粗的礦石，需要大密度與大直徑的鋼球。但是為了有效地磨碎細礦粒及增加單位時間內鋼球的打擊次數，又需直徑較小的鋼球。充填率一定時，球徑愈小，球的個數愈多，單位時間內打擊的次數也愈多。
目前，我國許多選廠不論給礦粒度大小，都添加100毫米直徑的鋼球，這是不合理的。添加不必要的過大的鋼球，除了會增加磨礦的過粉碎之外，還會增加鋼球的消耗，球徑愈大，磨損愈快。
七、磨機兩級配球法考慮的幾個參數
（1）大球的直徑。與多級配球一樣，取決于入磨物料的粒度。不同的是，它是以物料中所占比例較大的即有代表性的粒徑為依據。實際應用中可以以多級配球中的次級球徑為準。如在多級配球中大球徑為100mm,在二級配球中則應選擇Φ90mm的鋼球。
（2）兩種球的配比。原則上應保證小球的摻入量不影響大球的填充率。一般小球占大球重量的3%～5%,實際應用中應先取下限，然后根據生產情況進行增補。
（3）小球的直徑。它取決于大球間空隙的大小，即與大球的直徑有關。據有關資料介紹，小球直徑應為大球的13%～33%。來源：公眾號/中國水泥備件網
