布袋除塵器脈沖閥說明
發布時間：2019-06-10 00:59:19發布作者：鄭礦機器

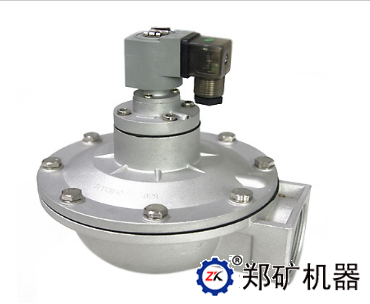

脈沖閥（又稱隔膜閥）是脈沖噴吹布袋除塵器清灰氣流的發生裝置，與脈沖噴吹控制儀組成清灰噴吹系統，對濾袋進行循序清灰。脈沖閥的性能和質量決定脈沖噴吹布袋除塵器的清灰效果。
（1）脈沖閥的工作原理（以電磁脈沖閥說明）
膜片或活塞把脈沖閥分成前、后兩個氣室，當接通壓縮氣體時，壓縮氣體通過節流孔進入后氣室，此時后氣室的壓力推動膜片或活塞向前緊貼閥的輸出口，脈沖閥處于“關閉”狀態。接通電信號，驅動電磁先導頭銜鐵移動，閥的后氣室放氣孔被打開。
后氣室迅速失壓，使膜片或活塞后移，壓縮氣體通過輸出口噴吹，脈沖閥處于“開啟”狀態。電信號消失，電磁先導頭銜鐵復位，后氣室放氣孔被堵住，后氣室的壓力又使膜片或活塞向前緊貼閥的輸出口，脈沖閥又處于“關閉”狀態。
前、后氣室的壓力差，決定膜片或活塞的活動位置，而使脈沖閥開啟或關閉，因此脈沖閥也被稱為差動氣閥。
（2）脈沖閥的分類
1）按脈沖閥的先導控制方式分：
氣控脈沖閥，用氣控開關控制脈沖閥的開啟和關閉；
電控脈沖閥，用電磁閥控制脈沖閥的開啟和關閉，通常將電磁先導閥和脈沖閥組裝一體，稱為電磁脈沖閥，是布袋除塵器常用的。
2）按脈沖氣流輸入、輸出端位置分：
直角閥，脈沖閥的輸入輸出端之間的夾角為90，方便分氣箱與噴吹管的安裝連接，常用規格有"（20）、1"（25）、1"（40）、2"（50）、2"（62）、3"（76）等；
淹沒閥，又稱嵌入式閥，直接安裝在分氣箱上，具有更好的流通特性，閥體結構阻力小，適宜用于氣源壓力較低的場合，常用規格有1"（25）、1"（40）、2"（50）、2"（62）、3"（76）等，趨向大規格化；
直通閥，閥的輸入輸出端中心為同一直線，輸入端與分氣箱連接，輸出端與噴吹管連接，閥體結構阻力較大，應用量逐年減少，常用規格有"（20）、1"（25）、1"（40）、2"（50）、2"（62）等。
3）按脈沖閥的開關元件分：
膜片閥，膜片的動作決定脈沖閥的開啟和關閉；活塞閥，活塞的動作決定脈沖閥的開啟和關閉。
4）按脈沖閥的接口形式分：內螺紋接口（T型）；外螺紋雙悶頭接口（DD型）；法蘭接口（FS型）。
與分氣箱外壁直接接口（MM型）。
（3）脈沖閥的選用
一個好的電磁脈沖閥應具備的條件：
1）良好的開關特性：要求電磁先導頭反應靈敏，驅動力大，使氣脈沖盡量和電脈沖同步一致，開閥快，閉閥迅速，同時膜片具有較大的面積和位移；
2）良好的流通特性，CV、KV值越高，阻力越小；
3）工作可靠、穩定，零部件互換性好，膜片等易損件的使用壽命可達3-5年。怎樣選擇一個適用的脈沖閥
關鍵是選用脈沖閥的型號規格及其噴吹氣流的壓力和流量應與一排濾袋的清灰要求相匹配。脈沖閥選得過小，造成噴吹量不足，濾袋不能有效清灰，而影響系統正常運行；脈沖閥選得過大，又造成噴吹壓力過高，濾袋容易破損。
