球磨機進料口、出料口、端蓋易磨損怎么辦？
發布時間：2019-06-17 03:37:05發布作者：鄭礦機器

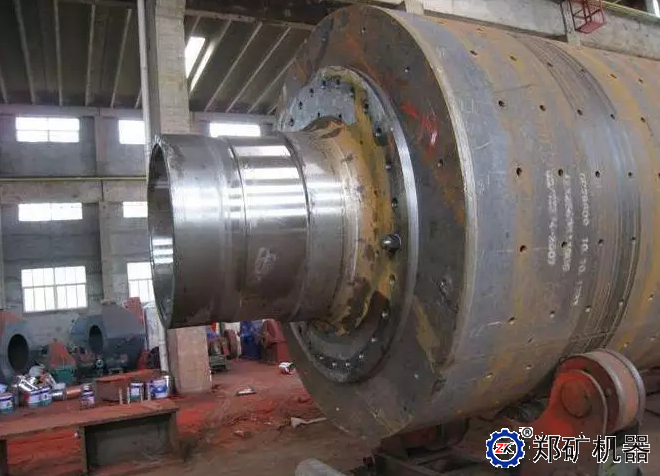

在球磨機的運轉過程中，由于物料的輸入和輸出，進出料口和端蓋都是容易磨損的部位。
那么球磨機進出料口以及端蓋出現磨損應該怎么處理呢？
新科機械設備修復中心，經過十幾年的實踐，總結出了一套有效的解決球磨機進出料口以及端蓋磨損的方案。
修復步驟
一、表面處理
1.把球磨機進出料口、端蓋洗干凈。
2.對設備磨損嚴重部位選用與設備基材同材質進行補焊。
3.脫脂、除潮處理：用氧氣乙炔將火焰調整到10CM長，以5cm/min的速度，使火焰反復均勻烘烤工件表面，去除工件表面的油脂和潮氣。
4. 噴砂除銹：去除工件表面的氧化層，目視檢查，噴砂面可見均勻的金屬本色。噴砂處理完的工件不允許用帶油脂手套直接接觸噴砂面，噴砂處理后工件要注意防潮。對不需要處理的部分，做好遮蓋保護。
二、耐磨防腐材料選材：
1.XK-C-12
2.XK-C-14
XK系列耐磨材料是雙組份，以金屬碳化物為骨材的耐復合材料，耐磨性為中碳鋼的1-3倍，抗壓強度高、抗沖擊性好。用于3mm以下粒度過流部件修復及大面積預途。
三、施膠：
1.先預熱已噴砂的設備，再將XK-C-12設備專用修復材料A、B組分按38：1比例（重量）混合攪拌均勻，用批刀或塑料刮板將混合后的修復材料涂于葉片磨損部位，朝一個方向涂抹，一邊涂抹一邊壓實；厚薄均勻。使用刮板將涂層的材料表面修理平整；
2.加溫固化：施工完成的工件停留30分鐘進行加溫固化，100℃加溫1個小時。
四、研磨驗收：
1.研磨：對加溫固化后的設備進行研磨處理，打磨至設備的標準尺寸。
2.驗收：配套設備進行組裝，確保正常運轉，密封相配面應試配合格。
五、注意事項：
1.嚴格按照XK設備專修復材料的比例混合攪拌均勻。攪拌不均勻會出現局部不耐磨情況。
2.在常溫30°下24小時自然固化，不同條件可延長固化時間。
