關于TD型帶式提升機的安裝
發布時間：2020-12-22 00:56:03發布作者：鄭礦機器
TD型帶式提升機各部的安裝具體操作方法如下：
提升機是分成多個部件出廠的，因此按照現場具體情況參照下面安裝順序把各部件預先運到適當的位置，根據安裝總圖，參照下列順序進行安裝：
1．根據圖紙，核對基礎上的地腳螺栓。
2．將下部區段固定在基礎上并校平基準面（上法蘭面）。
3．在下部區段上安放中部標準機殼。機殼法蘭之間放置石棉繩密封。
4．在標準機殼上部安裝檢修門機殼。（詳細機殼安裝順序以用戶需求及安裝總圖為準）。
5．安裝上部區段。上部區段安裝后，要校準主軸中心線，使之水平并與下部軸的中心線平行、對中。一般情況下驅動裝置會在發貨前與上部區段安裝一體，為避免運輸過程中與其它物件發生碰撞造成損壞及移動，設備到安裝現場后需再次檢查驅動裝置安裝是否到位，點動電機，檢查運轉方向，并確認無誤。
6．機殼安裝、校正完畢后，有必要因地制宜利用周圍建筑物對檢修平臺進行加固，以減小振動，使設備運行更加平穩。
7．安裝提升帶和料斗等牽引部件，先將料斗裝到膠帶上，從中部機殼（檢修）處將牽引件引入機殼內，從進料側吊起，用輸送帶接頭將膠帶連接，直至組裝完畢。

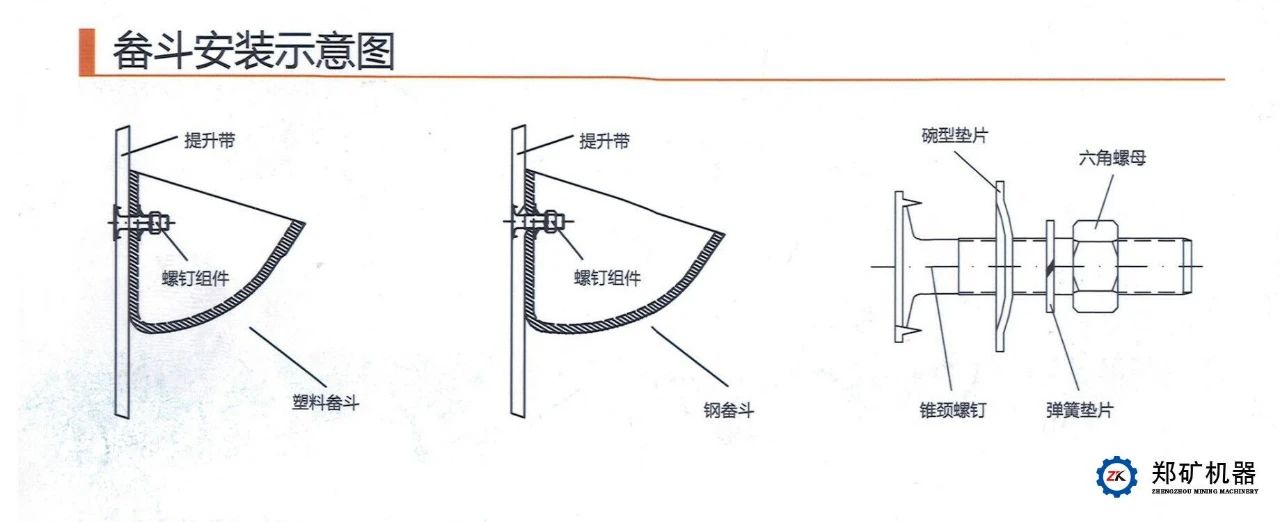

7.1．提升帶與料斗安裝與固定如下圖所示：
料斗安裝具體操作方法如下：
(a)先在下邊將料斗、提升帶和彈簧墊圈、螺母等裝在一起，并且擰緊螺母。
(b)提升帶由裝配節向傳動滾筒吊裝，經滾筒后放下來，在尾部將接頭接好。
(c)打開頭部上殼，再用加力桿緊一次，在不損壞螺母的情況下應盡量加大擰緊力矩。
(d)膠帶式提升機應先在頭部連接好后再裝料斗，但不要連續裝，因為那樣盤車將會越來越費力。可以間隔裝斗，盡量使上升段和下降段料斗數接近相等。料斗螺母必須擰緊.。

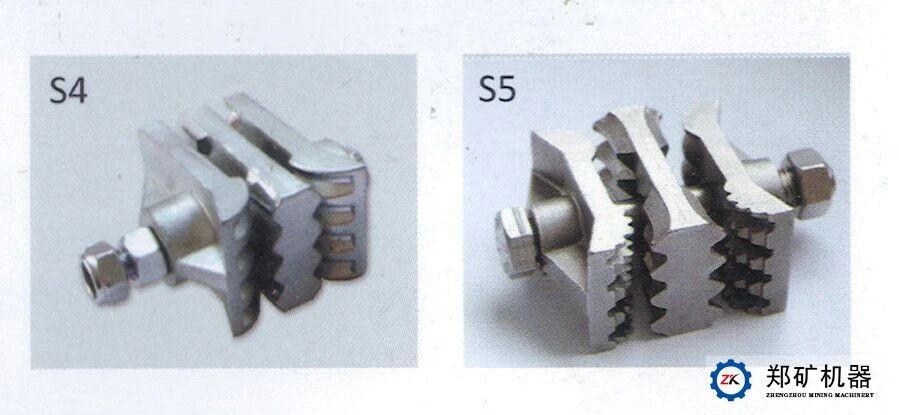

7.2．膠帶接頭方式如下圖所示:
常用提升帶鏈接器型號及皮提升帶接頭要求如下：
8．料斗與提升帶安裝完后，盤車運行一周，檢查無碰撞時才可試運轉。
9．安裝應符合的基本要求
9.1提升機的基礎必須足夠穩固，下部區段的支承面應處于水平位置。各部件相對位置應正確。
9.2各節中部機殼的法蘭面必須整齊，不應有明顯的錯位。中部機殼的連接間允許墊入密封墊，以保證機殼間的密封和法蘭面的水平度。

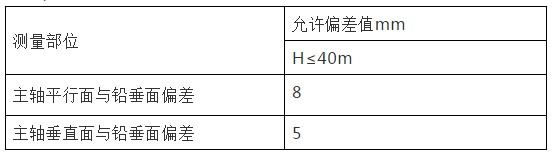

9.3所有機殼的中心線應在同一鉛垂面上。在機殼組裝完畢后，應用鉛垂線（H<40M）或經緯儀測量，其累積偏差不超過（表9.3-1）規定的數值。
9.4提升機傳動滾筒主軸對水平面的平行度為1/1000。
9.5驅動裝置安裝后，驅動裝置上電機與減速機的中心線的同軸度應小于1mm。
9.6輸送帶接頭連接前，應將下部滾筒移至張緊行程的*上端位置，安裝完畢后，通過張緊裝置使膠帶獲得正常工作時的張緊力。擰緊固定螺栓。改向滾筒軸對水平面的平行度為1/1000。
9.7輸送帶接頭必須與輸送帶垂直，輸送帶邊緣處接頭邊與輸送帶垂直線誤差不得大于帶寬的0.2％，輸送帶接頭兩端的錯位<2mm。
9.8牽引件安裝和調整好后，改向滾筒剩余的行程應大于全行程的50%
