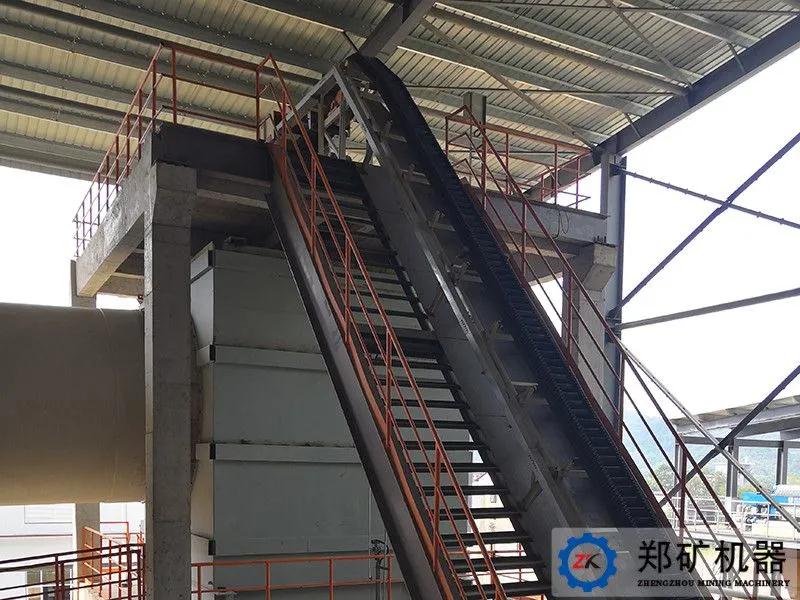

大傾角皮帶輸送機具有通用帶式輸送機結構簡單，運行可靠，維修方便等優點，并具有大傾角輸送、結構緊湊、占地少等特點，因而是大傾角輸送和垂直提升物料的理想設備。波狀擋邊帶式輸送機*早由前西德SCHOLTZ公司于60年代初研制的，已有近40年的歷史，它的技術專利已被英國DOWTR公司、日本BANDO公司等購買并獲準生產，現已形成遍布全球的擋邊機系列制造銷售網。
結構組成
01
波狀擋邊輸送帶
在輸送機中起曳引和承載作用。波狀擋邊、橫隔板和基帶形成了輸送物料的"閘"形容器,從而實現大傾角輸送。
02
驅動裝置
是輸送機中的動力部分。系由Y系列電動機,ZJ型軸裝式減速器,楔塊式逆止器組成。
03
傳動滾輪
是動力傳遞的主要部件,輸送帶借其與傳動滾筒之間的摩擦力而運行。本系列傳動滾筒有膠面和光面之分,膠面滾筒是為了增加滾筒和輸送帶之間的附著力。
04
改向滾筒
用于改變輸送帶的運行方向。改向滾筒用于輸送帶下表面(非承載面)。
05
壓帶輪
用于改變輸送帶的運行方向,壓帶輪用于輸送帶上表面(承載面)。
06
托輥
托輥用于支承輸送帶和帶上的物料、使其穩定運行。本系列有上平行托輥、下平型托輥兩種型式。
07
托帶輥
托帶輥用于在凸弧段機架上支承輸送帶下分支,其支承于擋邊輸送帶兩側的空邊上。若干組托帶輥形成一個圓弧段用于使輸送帶改向。托帶輥采用懸臂支承。
08
立輥
立輥用于限制輸送帶跑偏,并安裝在上、下過度段機架上。每個過濾段機架上設有4個,上、下分各兩個。
09
拍打輪清料裝置
用于拍打輸送帶背面,震落粘在輸送帶上的物料。
10
拉緊裝置
主要作用：①使輸送帶具有足夠的張力,保證輸送帶和傳動滾筒間不打滑。②限制輸送帶在各支承間的垂度,使輸送機正常運轉。本系列采用螺旋拉緊裝置。
11
其他裝置
機架、頭部漏斗、頭部護罩、導料槽、中間架、中間架支腿等：在輸送機中分別起支承、防塵和導料作用。本系列中間架支腿有低式、中式和高式三種。下水平段和傾斜只配用低式中間架支腿,而上下水平段根據不同的頭架(低式、中式和高式頭架)分別配用不同的中間架支腿(低式、中式和高式中間架支腿)。
