墊鐵安裝作用設置方法
墊鐵作為設備安裝過程中最基礎的重要安裝輔件，施工人員未正確理解和認識到對設備安裝的重要性，導致常常忽略安裝過程匯總墊鐵的安裝質量，引起設備運行過程中的振動及其它質量事故。
墊鐵對設備安裝的作用及重要性
01墊鐵在設備安裝中主要起兩個作用
①用于承受設備質量、設備固定地腳螺栓張緊力及設備運行過程中的動在和，將以上載荷平穩傳遞至基礎。
②用于對設備安裝標高、水平度進行校平、校正，彌補設備制造過程產生的精度誤差和設備基礎施工造成尺寸偏差，滿足設備安裝設計工藝尺寸及安裝精度要求。
02墊鐵對設備安裝的重要性
①墊鐵作為設備基礎承壓及傳力部件，安裝質量關系到設備能否長期平穩、可靠運行。
②墊鐵安裝質量對設備運行影響是長期的，不是短期能夠反應出來。墊鐵的安裝質量如若達不到技術要求，經過一段時間運行，原設備安裝狀態會發生改變，導致設備運行產生振動，并因振動過大或長期振動造成設備二次灌漿層及基礎開裂，發生設備運行故障。
墊鐵的設置方法
01根據規范要求，結合設備底座機構確定需設置墊鐵的位置，以此來確定需設置墊鐵的數量。墊鐵設備位置應位于設備重要在和位置和傳力部位，如地腳螺栓兩側、軸承座下方等。

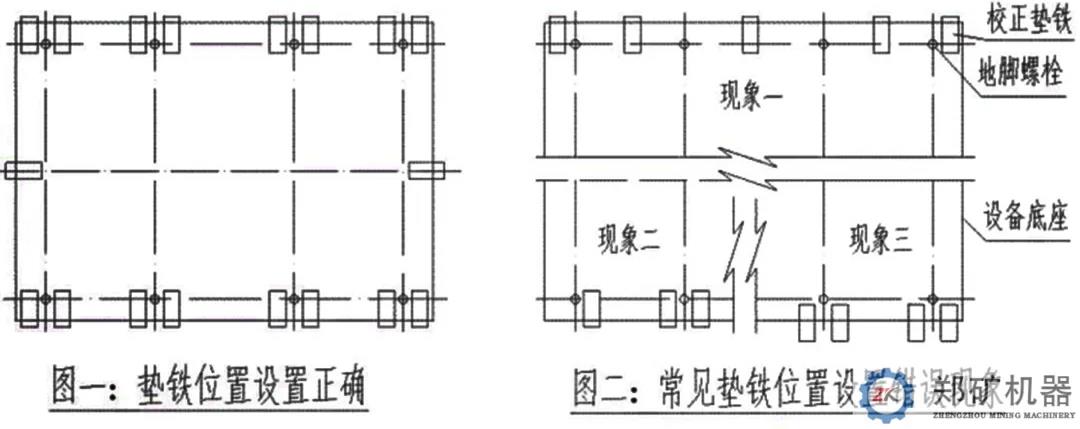

02根據墊鐵與基礎之間的承壓面積要求和需設置墊鐵數量，選擇合適尺寸的墊鐵組。如何選擇合適尺寸的墊鐵組墊鐵安裝后的目的是保證能夠平穩的將設備自重及運行動載荷傳遞至基礎，不能使設備承擔附加載荷。因此，確定運轉設備墊鐵加工尺寸時，受力面積計算達到承壓面積要求只是墊鐵設計的一個指標，還要使設備底座不出現懸臂受力情況，避免影響設備安裝精度校正工作及使設備底座承受附加彎矩，引起設備運行振動，破壞已設置合格的墊鐵工作狀態，這是設備墊鐵設置過程中容易被忽視的問題，見圖一及圖二所示：
上圖二中，三種現象均是墊鐵設置錯誤或不妥的常見現象，設備底座懸臂受力情況，是運轉設備運行后引起振動的重要原因之一，其中對于現象一，除非地腳螺栓之間的距離很小，否則不應采用；
現象二，如果地腳螺栓左邊留有墊鐵位置較窄，可使用開口墊鐵，否則應使用在地腳螺栓兩側均應設備墊鐵組；
現象三，在任何情況下，均不能出現此種現象。墊鐵設置和處理是設備安裝工作中先開始的工序，看似簡單，但對運行設備是否能長期正常運行起重要作用，一旦出現因墊鐵安裝質量問題引起的設備振動，一般需要重新對整機進行調校，嚴重時會影響設備和基礎。
