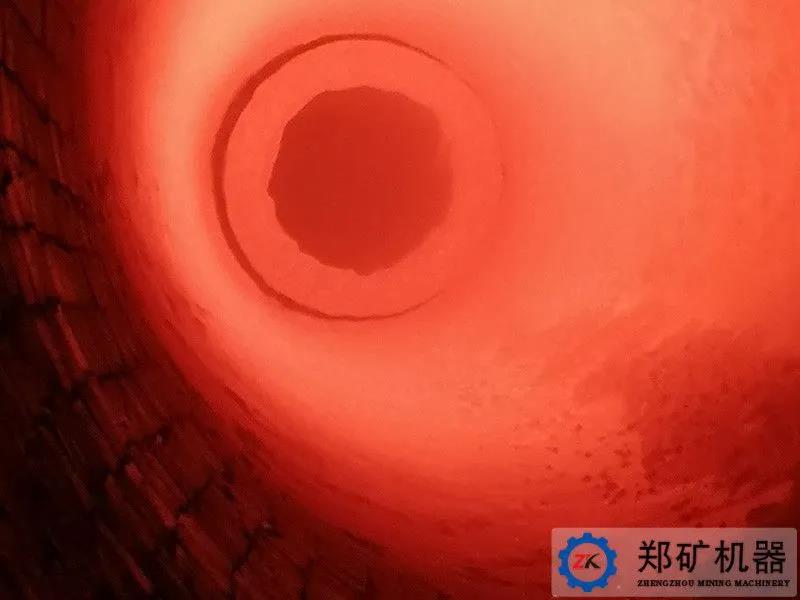

常見回轉窯耐火磚損壞解析，窯內耐火磚的壽命周期，直接影響窯體的運轉率。襯磚的壽命周期不應低于10個月，否則，應認真分析影響耐火磚的壽命的原因以便改進和提高。
影響窯內耐火磚使用壽命的因素主要有以下三方面：
第一，耐火磚的品質和配置；
第二，耐火磚的保管與施工；
第三，工藝生產狀況。
選擇優質的產品和合理的選型配置是確保正常使用的必要條件；妥善的保管和高質量的砌筑是延長耐火磚使用壽命的可靠保障；工藝生產狀況是關鍵，穩定的工藝狀況和良好的設備狀態是保證窯襯磚壽命的充要條件。
下面對窯襯磚的主要損壞形式即其解決方案簡單歸納。
01熱膨脹擠壞耐火磚
現象：耐火磚頂側出現凸型剝落。
癥狀：熱膨脹產生的軸向力超過耐火磚的強度造成火磚面剝落。
原因：膨脹縫隙不夠或紙板燒損后頻繁停窯。
解決方案
1．干砌時，設置合理側紙板，濕砌時留設2mm火泥縫；
2．避免頻繁開停窯，保證熱工制度穩定；
3.合理留設擋磚圈。
02耐火磚大面積扭斜錯位
現象：筒體與襯磚冷面相對運動造成襯磚螺旋狀扭斜錯位和磚面炸裂，掉角。
原因：
1.砌筑過松；
2.橢圓度增加；
3.筒體損壞。
解決方案
1.砌筑時，耐火磚大面用木錘敲實，鎖磚應鎖緊；
2.調整輪帶間隙控制橢圓度在合理范圍；
3.保持穩定的熱工制度；
4.筒體變形部分用高溫膠泥平整。
03橢圓度應力擠壓
現象：單塊磚出現深的爆頭或完整的磚襯體內出現多塊磚爆頭。
特征：輪帶部位橢圓度增大，在每轉一圈時對磚產生剪切應力造成火磚爆頭。
原因：輪帶墊板間隙增大導致橢圓度增大，允許最大的橢圓度為窯直徑的1/10。
解決方案：定期檢測輪帶間隙，及時調整墊板。
